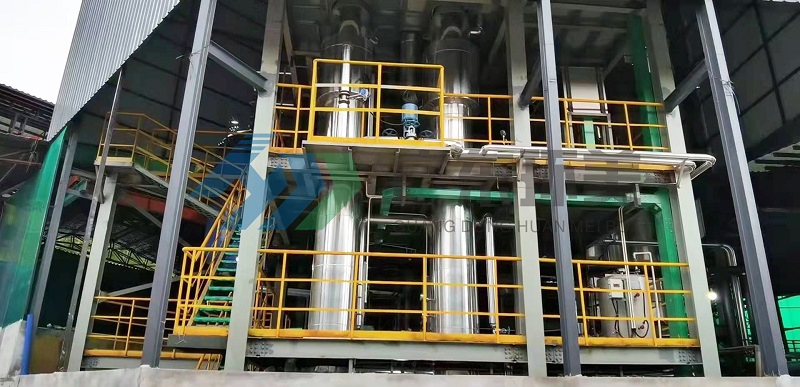

項目名稱：梅州僑韻 |氯化銨廢水蒸發結晶系統

設備名稱：環美MVR蒸發裝置/雙效蒸發裝置

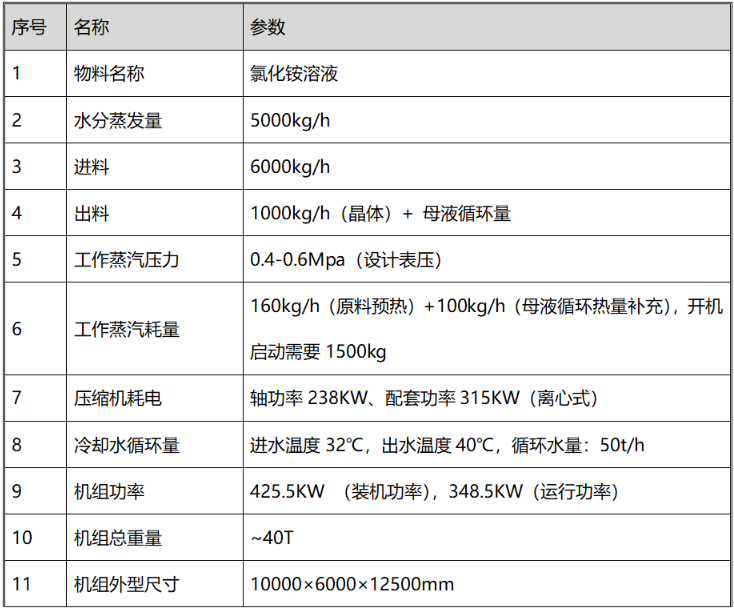

設計能力：MVR蒸發量6T/H,雙效蒸發量3.5T/H

客戶單位：梅州僑韻環保科技有限公司

設計單位：廣東環美環保產業發展有限公司

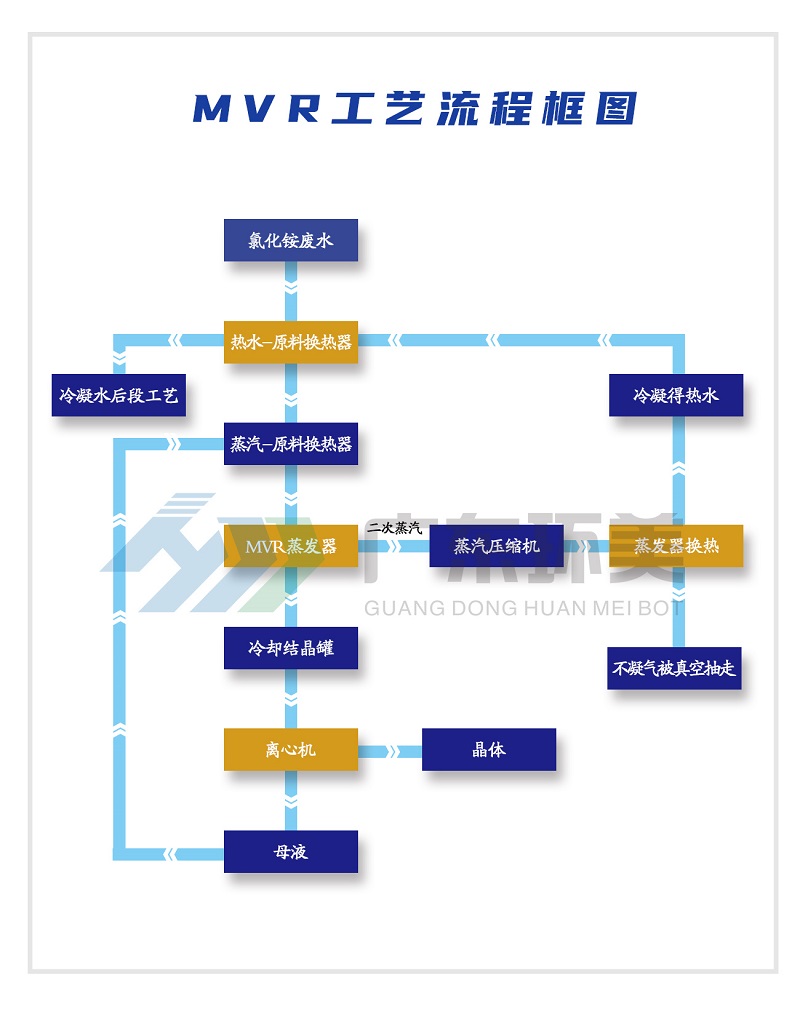

本方案采用MVR蒸發濃縮工藝、物料經熱水和生蒸汽兩級預熱后進入蒸發器進行濃縮，提高濃度，當達到預定濃度，出料至稠厚釜，再進離心機固液分離，母液回流至蒸發器繼續蒸發結晶。

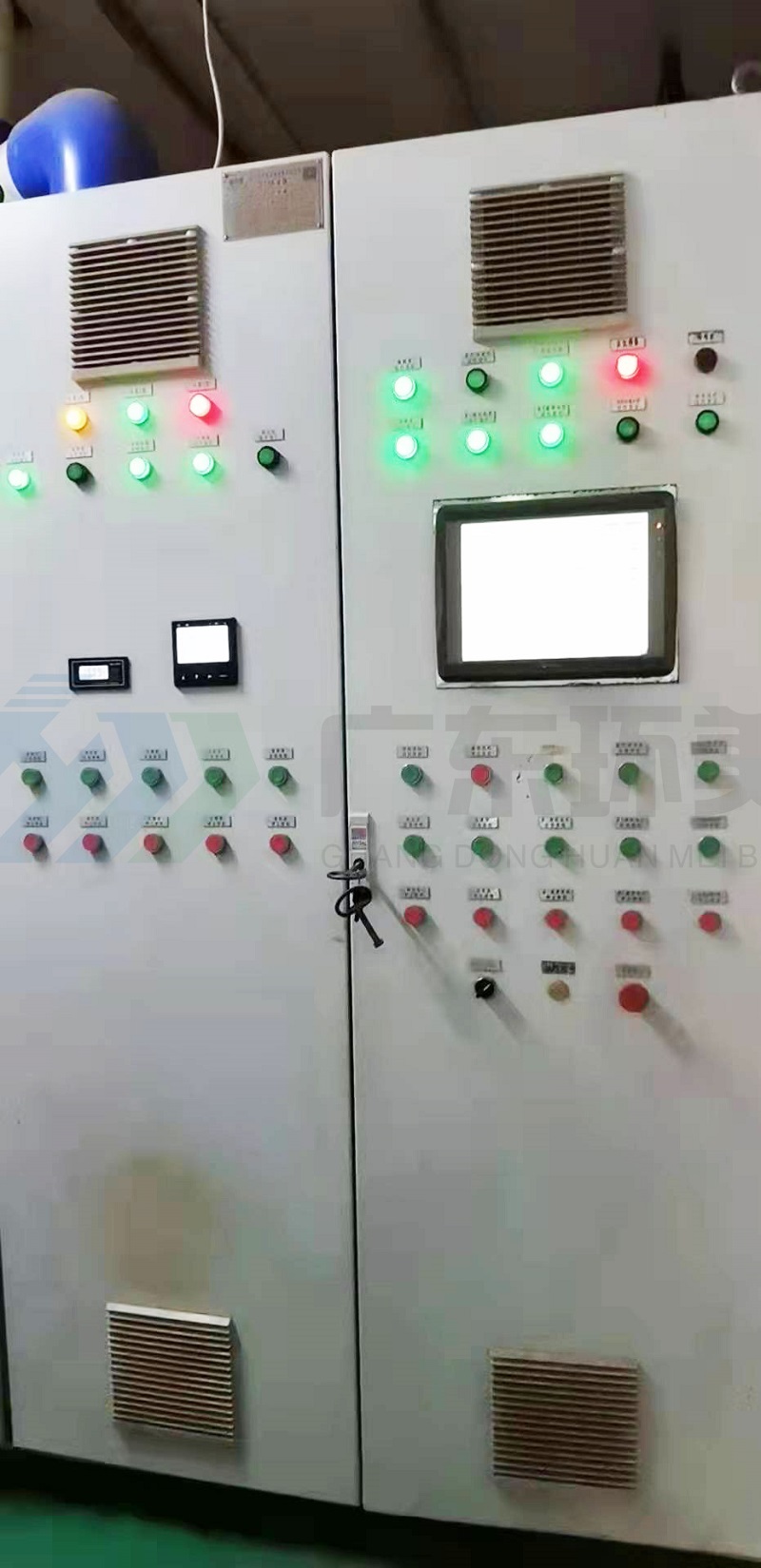

電氣與自動控制由傳感器、執行機構、配電柜、變頻柜、控制柜組成。配電柜內安裝有總電源開關、電度表、泵電源控制電機保護裝置對現場電機進行控制和保護。

廣東環美MVR蒸發器是一種主要應用于制藥行業的新型高 效節能蒸發設備，該設備采用低溫與低壓汽蒸技術和清潔能源為能源產生蒸汽，將媒介中的水分離出來，是國際先 進的蒸發技術，是替代傳統蒸發器的升級換代產品。MVR蒸發器不同于普通單效降膜或多效降膜蒸發器，MVR為單體蒸發器，集多效降膜蒸發器于一身，根據所需產品濃度不同采取分段式蒸發。

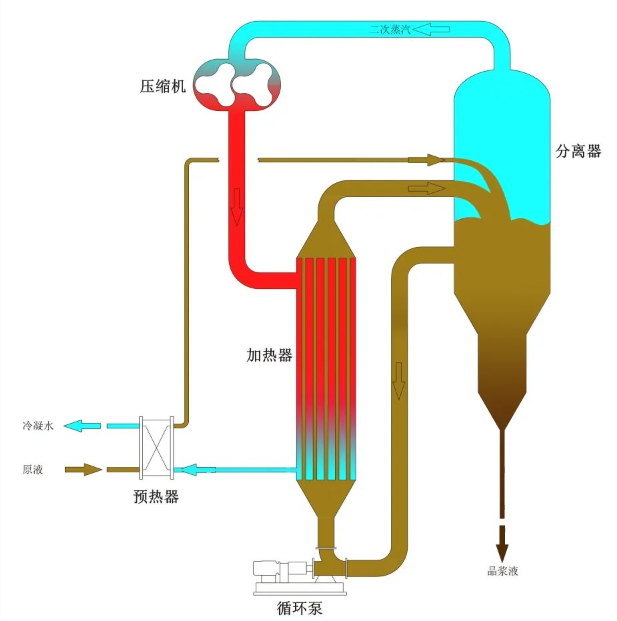

MVR蒸發器工作原理：

MVR蒸發器正常運行過程中，物料蒸發產生低溫的二次蒸汽，經過壓縮機的壓縮，壓力和溫度得以升高，熱焓隨之增加，被送到蒸發器的加熱室當作加熱蒸汽即生蒸汽使用，使料液維持蒸發狀態，而加熱蒸汽本 身將熱量傳遞給物料本身冷凝成水。這樣，原來要廢棄的蒸汽就得到了充分的利用，回收了潛熱，又提高了熱效率。

其工作過程是低溫位的蒸汽經壓縮機壓縮，溫度、壓力提高，熱焓增加，然后進入換熱器冷凝，以充分利用蒸汽的潛熱。除開車啟動外，整個蒸發過程中無需生蒸汽。
