為減少氨氣外溢及降低冷凝水出水氨氮指標，蒸發進水要求乙方加濃硫酸調節PH值到5~6左右。

（1）物料流程

經DTRO濃縮后的濃縮液進入蒸發系統的原料罐，進行加酸調節PH值后，由進料泵輸送至冷凝水預熱器換熱后，進入蒸發分離器進行蒸發濃縮。蒸發濃縮完成液通過出料泵輸送至母液緩存罐緩存，然后經母液泵輸送至甲方指定濃縮液暫存池。

（2）冷凝水流程

系統產生的二次蒸汽經壓縮機壓縮升溫后，與料液進行換熱冷凝，冷凝水進入冷凝水罐，經冷凝水泵輸送至冷凝水換熱器給原料升溫，換熱后的冷凝水輸送至冷凝水冷卻器進行降溫，保證冷凝水出水溫度≤35℃，降溫后的冷凝水進入甲方的DTRO系統原水箱，進行深度處理。

（3）蒸汽流程

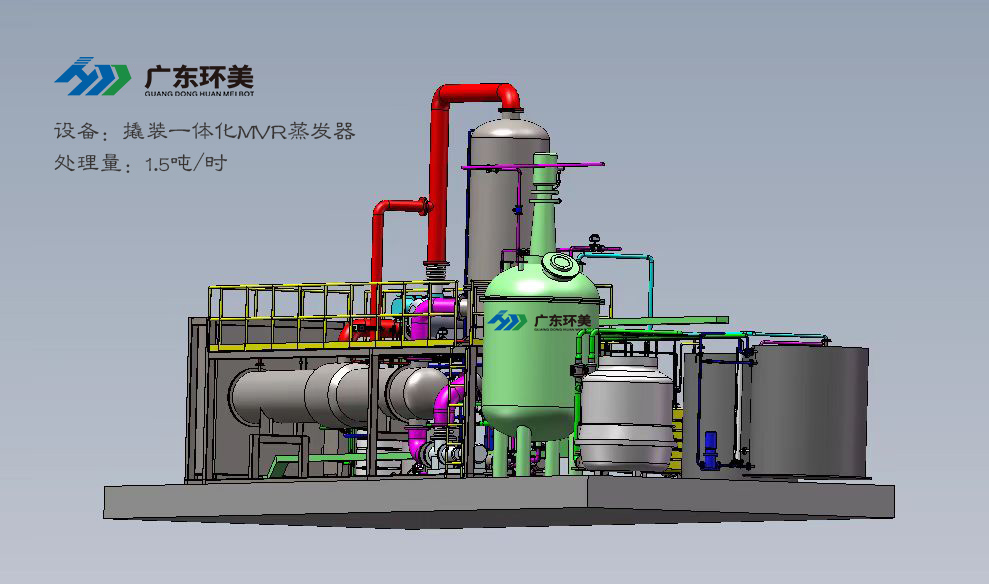

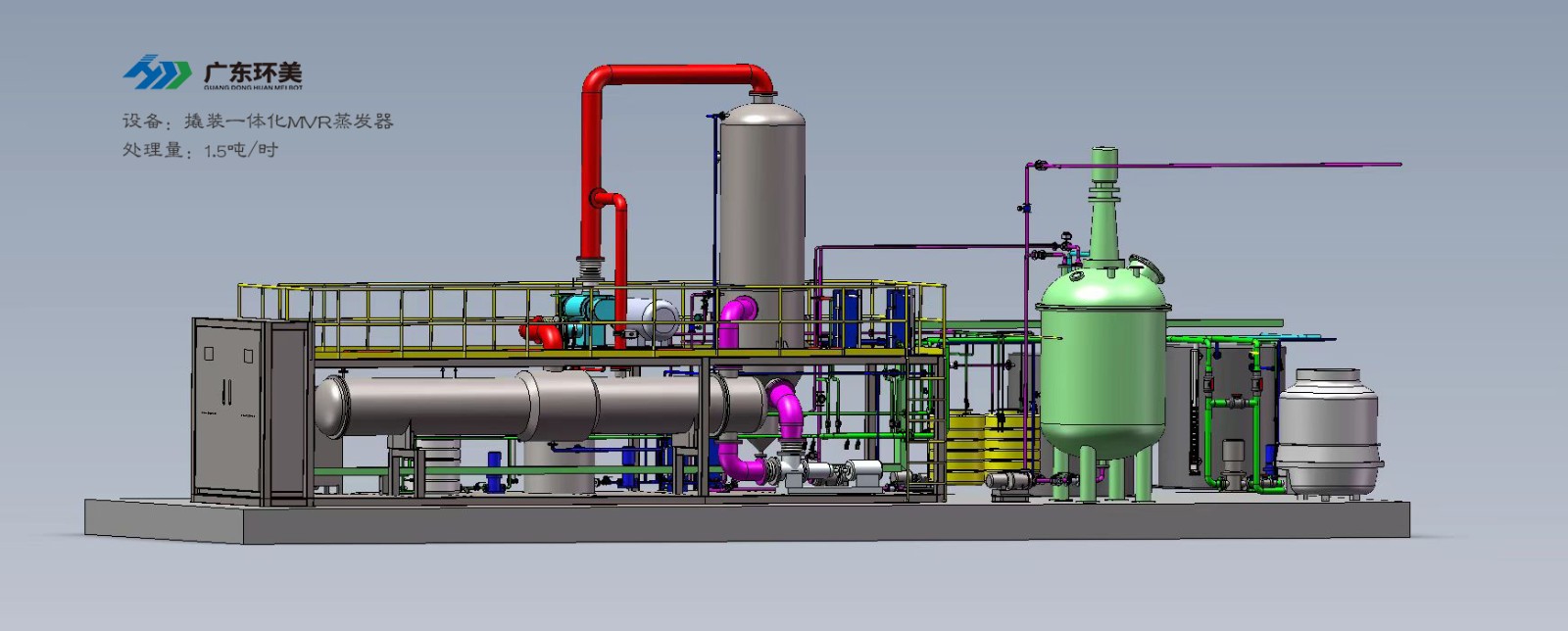

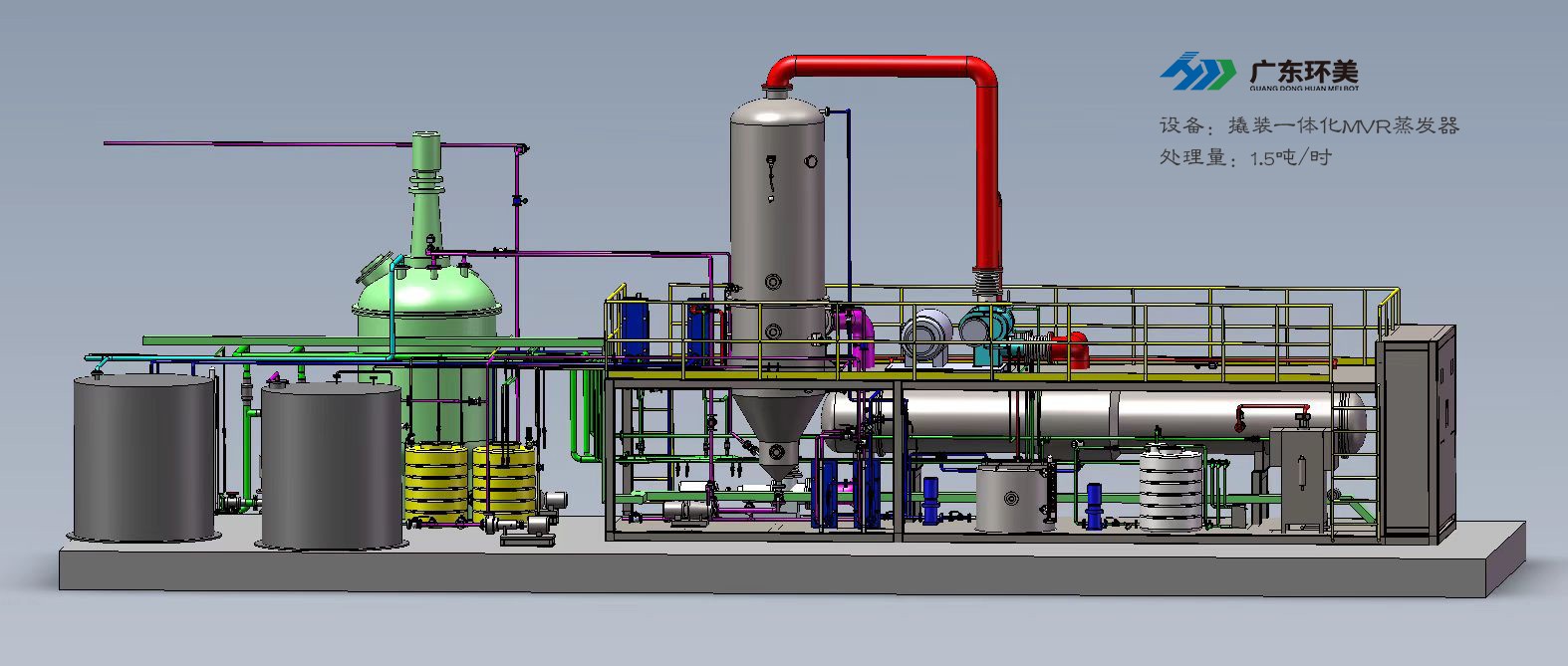

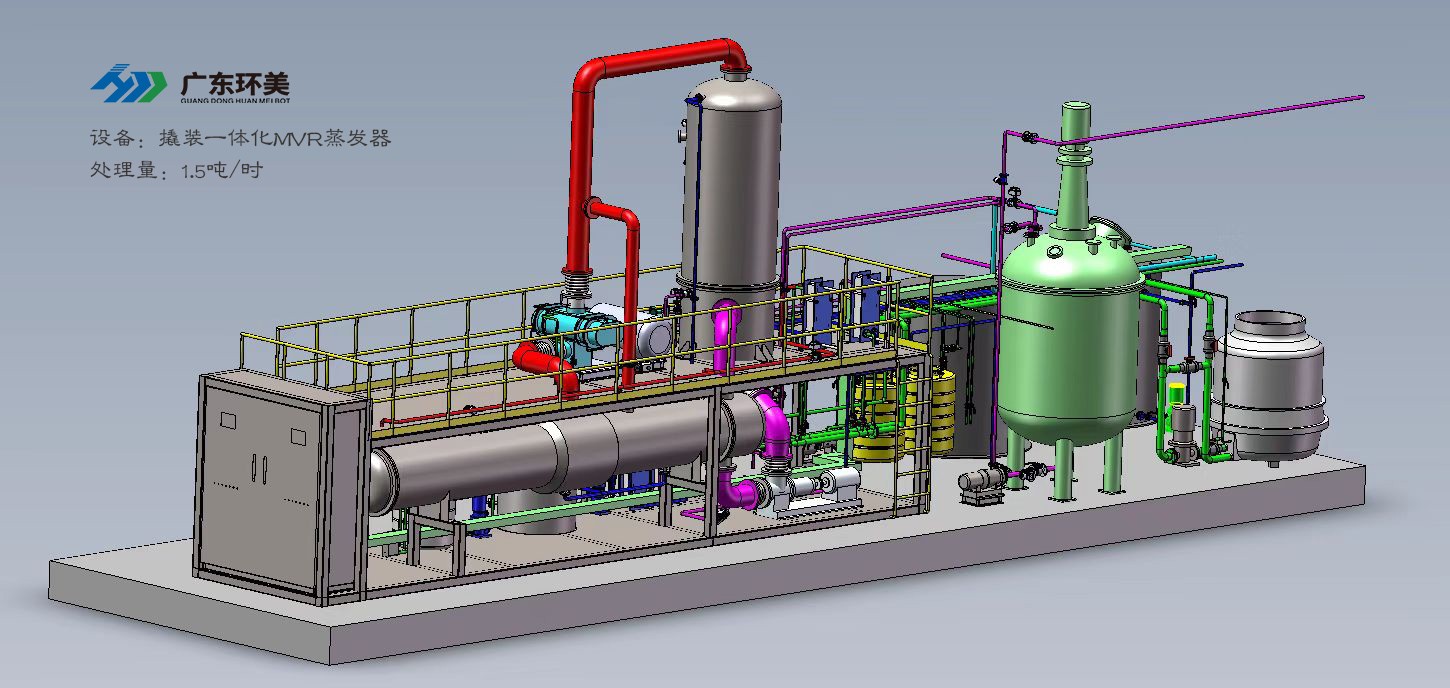

1.5t/h撬裝蒸發裝置的蒸汽的來源為電蒸汽發生器，電蒸汽發生器產生的蒸汽輸送至壓縮機出口管道，進行裝置的預熱及正常運行時的補熱，蒸汽隨二次蒸汽一塊冷凝至冷凝水罐。

（4）不凝汽流程

蒸發加熱室殼程產生的不凝汽經不凝汽冷卻器冷凝后接入甲方配置的除臭系統，凝結水進入冷凝水罐。

（5）消泡劑、冷卻水、化學清洗流程

因垃圾滲濾液蒸發運行時起泡較為嚴重，乙方應針對此現象設置消泡劑加藥裝置，配備合理的加藥管線，由消泡劑加藥泵輸送至蒸發分離器及蒸發進料罐進行消泡。
