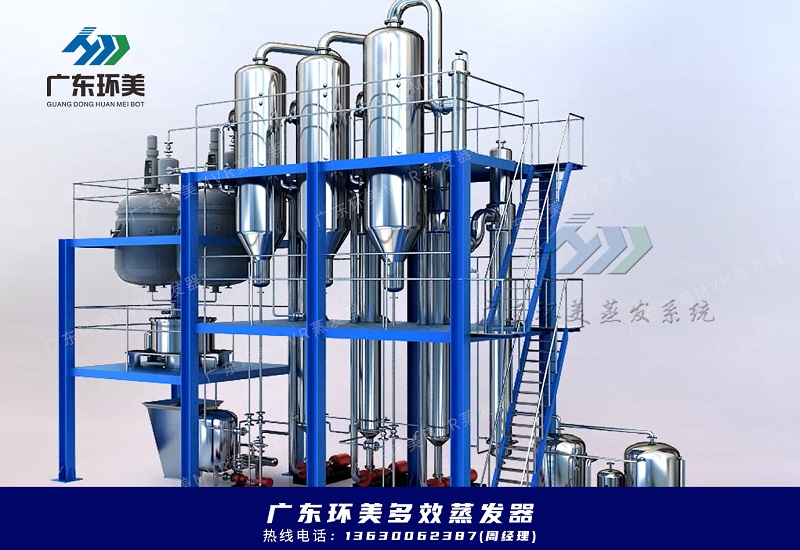

這類蒸發器的特點是溶液在蒸發器內作循環流動。根據造成液體循環的原理的不同，又可將其分為自然循環和強制循環兩種類型。前者是藉助在加熱室不同位置上溶液的受熱程度不同，使溶液產生密度差而引起的自然循環；后者是依靠外加動力使溶液進行強制循環。目前常用的循環型蒸發器有以下幾種：中泱循環管式蒸發器；懸筐式蒸發器；外熱式蒸發器；列文蒸發器；強制循環蒸發器。

中泱循環管式蒸發器

中泱循環管式蒸發器的結構如圖片所示，其加熱室由一垂直的加熱管束（沸騰管束）構成，在管束中央有一根直徑較大的管子，稱為中泱循環管，當加熱介質通入管間加熱時，由于加熱管內單位體積液體的受熱面積大于中泱循環管內液體的受熱面積，因此加熱管內液體的相對密度小，從而造成加熱管與中泱循環管內液體之間的密度差，這種密度差使得溶液自中央循環管下降，再由加熱管上升的自然循環流動。溶液的循環速度取決于溶液產生的密度差以及管的長度，其密度差越大，管子越長，溶液的循環速度越大。但這類蒸發器由于受總高度限制，加熱管長度較短，一般為1~2m，直徑為25~75mm，長徑比為20~40。中央循環管蒸發器具有結構緊湊、制造方便、操作可靠等優點，故在工業上的應用十分廣泛，有所謂“標準蒸發器”之稱。但實際上，由于結構上的限制，其循環速度較低（一般在0.5m/s以下）；而且由于溶液在加熱管內不斷循環，使其濃度始終接近完成液的濃度，因而溶液的沸點高、有效溫度差減小。此外，設備的清洗和檢修也不夠方便。

懸筐式蒸發器

懸筐式蒸發器是中泱循環管蒸發器的改進。其加熱室像個懸筐，懸掛在蒸發器殼體的下部，可由頂部取出，便于清洗與更換。加熱介質由中泱蒸汽管進入加熱室，而在加熱室外壁與蒸發器殼體的內壁之間有環隙通道，其作用類似于中泱循環管。操作時，溶液沿環隙下降而沿加熱管上升，形成自然循環。一般環隙截面積約為加熱管總面積的100~150，因而溶液循環速度較高（約為1~1.5m/s）。由于與蒸發器外殼接觸的是溫度較低的沸騰液體，故其熱損失較小。懸筐式蒸發器適用于蒸發易結垢或有晶體析出的溶液。它的缺點是結構復雜，單位傳熱面需要的設備材料量較大。

外熱式蒸發器

外熱式蒸發器的特點是加熱室與分離室分開，這樣不僅便于清洗與更換，而且可以降低蒸發器的總高度。因其加熱管較長（管長與管徑之比為50~100），同時由于循環管內的溶液不被加熱，故溶液的循環速度大，可達1.5m/s。

列文蒸發器

列文蒸發器的特點是在加熱室的上部增設一沸騰室。這樣，加熱室內的溶液由于受到這一段附加液柱的作用，只有上升到沸騰室時才能汽化。在沸騰室上方裝有縱向隔板，其作用是防止氣泡長大。此外，因循環管不被加熱，使溶液循環的推動力較大。循環管的高度一般為7~8m，其截面積約為加熱管總截面積的200~350。因而循環管內的流動阻力較小，循環速度可高達2 ~3m/s。列文蒸發器的優點是循環速度大，傳熱效果好，由于溶液在加熱管中不沸騰，可以避免在加熱管中析出晶體，故適用于處理有晶體析出或易結垢的溶液。其缺點是設備龐大，需要的廠房高。此外，由于液層靜壓力大，故要求加熱蒸汽的壓力較高。

強制循環蒸發器

上述各種蒸發器均為自然循環型蒸發器，即靠加熱管與循環管內溶液的密度差引起溶液的循環，這種循環速度一般都比較低，不宜處理粘度大、易結垢及有大量析出結晶的溶液。對于這類溶液的蒸發，可采用強制循環型蒸發器。這種蒸發器是利用外加動力（循環泵）使溶液沿一定方向作高速循環流動。循環速度的大小可通過調節泵的流量來控制。一般循環速度在2.5m/s以上。這種蒸發器的優點是傳熱系數大，對于粘度較大或易結晶、結垢的物料，適應性較好，但其動力消耗較大。

這類蒸發器的特點是，溶液沿加熱管壁成膜狀流動，一次通過加熱室即達到要求的濃度，而停留時間僅數秒或十幾秒鐘。單程型蒸發器的主要優點是傳熱效率高，蒸發速度快，溶液在蒸發器內停留時間短，因而特別適用于熱敏性物料的蒸發。按物料在蒸發器內的流動方向及成膜原因的不同，可以分為以下幾種類型：升膜蒸發器；降膜蒸發器；升—降膜蒸發器；刮板薄膜蒸發器。

升膜蒸發器

升膜式蒸發器其加熱室由一根或數根垂直長管組成，通常加熱管直徑為25~50mm，管長與管徑之比為100~150。原料液經預熱后由蒸發器的底部進入，加熱蒸汽在管外冷凝。當溶液受熱沸騰后迅速汽化，所生成的二次蒸汽在管內高速上升，帶動液體沿管內壁成膜狀向上琉動，上升的液膜因受熱而繼續蒸發。故溶液自蒸發器底部上升至頂部的過程中逐漸被蒸濃，濃溶液進入分離室與二次蒸汽分離后由分離器底部排出。常壓下加熱管出口處的二次蒸汽速度不應小于10m/s，一般為20~50m/s，減壓操作時，有時可達100~160m/s或更高。升膜蒸發器適用于蒸發量較大（即稀溶液）、熱敏性及易起泡沫的溶液，但不適于高粘度、有晶體析出或易結垢的溶液。

降膜蒸發器

降膜式蒸發器與升膜蒸發器的區別在于原料液由加熱管的頂部加入。溶液在自身重力作用下沿管內壁呈膜狀下流，并被蒸發濃縮，汽液混合物由加熱管底部進入分離室，經氣液分離后，完成液由分離器的底部排出。為使溶液能在壁上均勻成膜，在每根加熱管的頂部均需設置液體布膜器。布膜器的型式有多種。降膜蒸發器可以蒸發濃度較高的溶液，對于粘度較大的物料也能適用。但對于易結晶或易結垢的溶液不適用。此外，由于液膜在管內分布不易均勻，與升膜蒸發器相比，其傳熱系數較小。

刮板薄膜蒸發器

這種蒸發器是利用旋轉刮片的刮帶作用，使液體分布在加熱管壁上。它的突出優點是對物料的適應性很強，例如對于高粘度、熱敏性和易結晶、結垢的物料都能適用。刮板薄膜蒸發器的結構如圖片(5-11)所示。它的殼體外部裝有加熱蒸汽夾套，其內部裝有可旋轉的攪拌刮片，旋轉刮片有固定的和活動的兩種。前者與殼體內壁的縫隙為0.75~1.5mm，后者與器壁的間隙隨攪拌軸的轉數而變。料液由蒸發器上部沿切線方向加入后，在重力和旋轉刮片帶動下，溶液在殼體內壁上形成下旋的薄膜，并在下降過程中不斷被蒸發濃縮，在底部得到完成液。在某些情況下，可將溶液蒸干而由底部直接獲得固體產物。這類蒸發器的缺點是結構復雜，動力消耗大，傳熱面積小，一般為3~4m2，蕞大不超過20m2，故其處理量較小。
